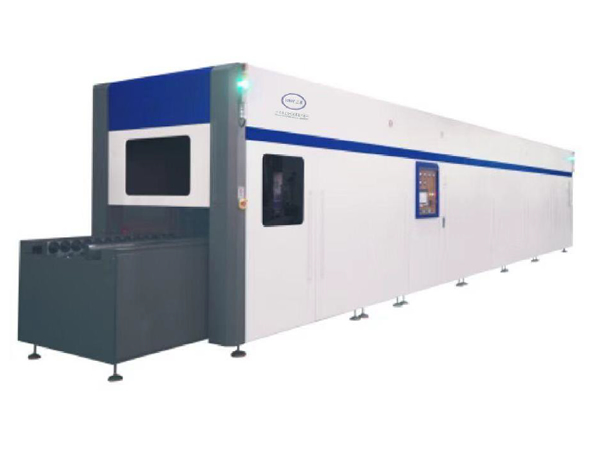

夹持式装板传送系统



设备特点：

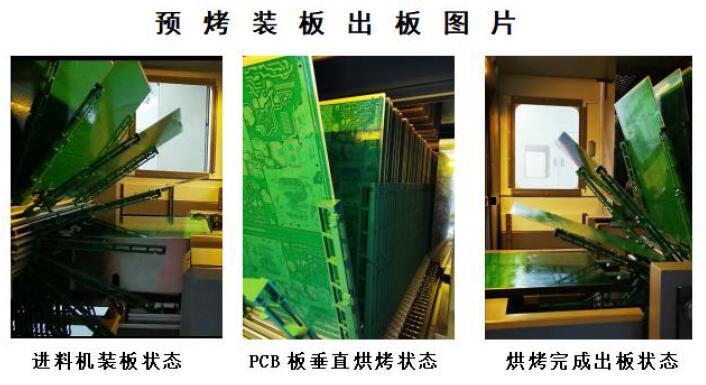

1、机器动作少,可靠性高,装板架子只调整进板宽度,出板不需要调整(其他方案的机器,每1片板在进板和出板,都需要机械动作调整架子)。
2、以产能6片/分钟的机器为计,当1个料号数量大于780片(机器架子总数)时,机器只在进料端把架子调整780次,超过780片的料号,不需要调整架子,直到更换下一个料号。
例:1个料号5000片,机器调整架子780次后停止调整动作,余下4220片,沿用调好的尺寸,大大减少机械动作,可靠性更高。
3、本机器装板架子为自然承托PCB板,不会引起PCB板在烘烤过程变形。其他家方案的机器有机械结构外力夹板或者弹簧结构夹板,稍薄的板和大尺寸的板,夹好板后已变形,烘烤过程会造成 PCB板加重变形。
4、本机器采用25.4mm间距,同等产能下，机器长度更短，占地面积小。
5、适应板厚0.8mm-3.2mm。
6、适应板重量≥5kg/pnl
7、不会有油墨渣掉到板上。

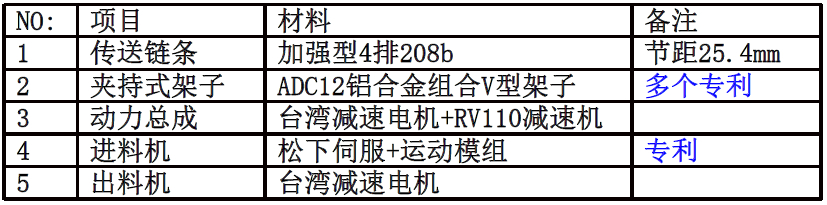

机器尺寸及主要要参数：

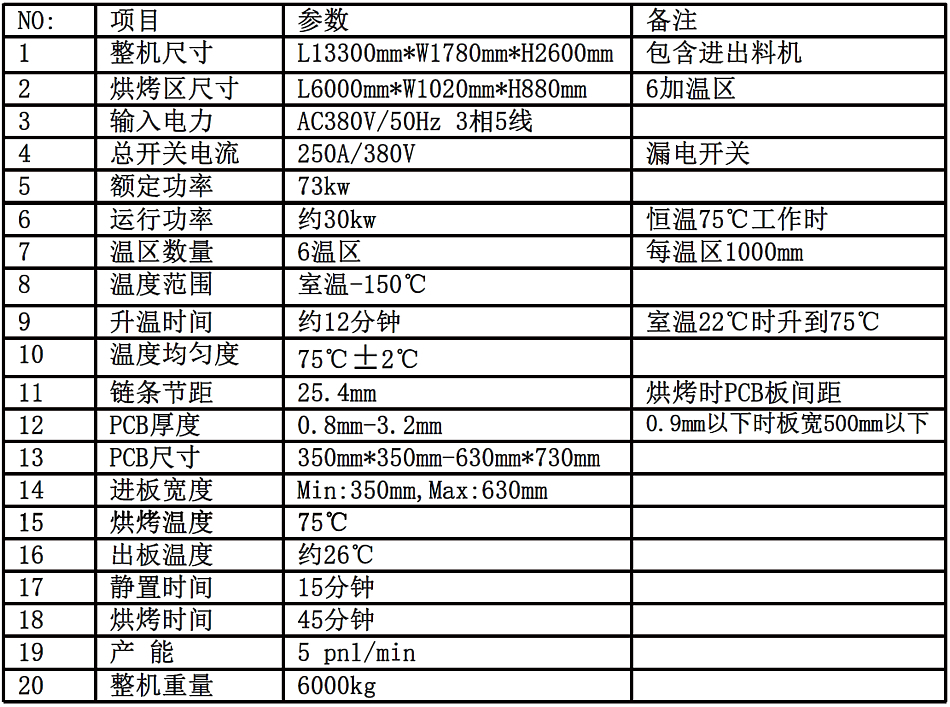

1.机器尺寸及制程能力
